Fonctionnement de "l'Injection Assistée Gaz"





1. Injection dynamique

2. Déclenchement du cycle gaz :
Montée en pression
Création de la bulle

3. Maintien et refroidissement :
Régime stable en pression

4. Echappement du gaz :
Décompression

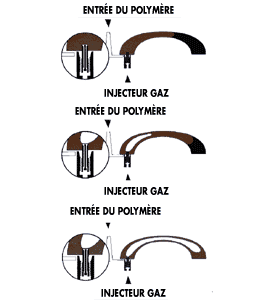

On distingue trois principes d’injection gaz : avantages - limites

Injection partielle
Injection partielle : une quantité de
polymère est injectée dans le moule
puis l’injection du gaz utilise le polymère
pour tapisser les parois du moule.
Simplicité de mise en œuvre
Aspect

Injection gaz avec masselotte
Injection avec masselotte : la cavité
du moule est entièrement remplie du
polymère, puis on injecte le gaz évide
la pièce ne laissant qu’une gaine solide
et repoussant le polymère à cœur une
masselotte de purge.
Aspect
Broyage des masselottes

Rétro-injection gaz
Rétro-injection : la cavité du moule est
entièrement remplie du polymère, puis
on injecte le gaz à contre-sens du flux
de polymère. Le polymère à cœur est
repoussé dans la buse.
Réutilisation du polymère
Buse spéciale

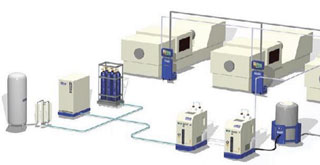

Le matériel :

1. Source d ’azote :
- générateur d'azote
- azote liquide
- cadre bouteilles d'azote

2. Compression HP :
- compresseur 350 bar
- stockage HP
- distribution par réseau HP

3. Pupitre d’injection gaz :
- 1 à 4 voies d ’injection
- régulation par vanne proportionnelle HP
- injection par paliers Pression/temps (jusqu’à 7)
